DAOLER摩擦垫片在水电站法兰连接中的应用分析
——基于Global Hydro全尺寸测试案例的技术匹配与价值论证
一、水电站连接技术的核心挑战与摩擦垫片的解决方案
在水电站等可再生能源设施中，传动系统（特别是涡轮与发电机之间的轴-轮毂连接）承受着极端且持续的扭转载荷。如Global Hydro所述，传统设计面临两难：
传统方案A：采用大螺距圆和大量螺栓 → 导致轴法兰尺寸庞大、成本高昂。
传统方案B：使用成型件（如键、花键） → 加工复杂、组装费时，且可能产生应力集中。
增强摩擦垫片的介入，为解决这一难题提供了第三条路径：通过大幅提高结合面静摩擦系数，在不增加螺栓数量或法兰尺寸的前提下，可靠传递相同甚至更大的扭矩。这为水电站大型部件（直径400-500mm轴）的轻量化、紧凑化设计奠定了基础。
二、Global Hydro测试案例的技术要求与方案的精准匹配
Global Hydro在其测试系列中明确了成功应用摩擦垫片的两个关键前提：
接触压力要求：最低接触压力需达到50 MPa，以确保微观结构咬入基材。
表面粗糙度：对法兰部件的最大粗糙度有明确规定（以适应大型部件加工精度有限的特点）。
摩擦垫片的技术参数与上述要求高度契合，形成了直接替代的技术基础：
| Global Hydro测试要求 | 摩擦垫片技术响应 | 匹配度分析 |
|---|---|---|
| 最低接触压力：50 MPa | 表面承压强度可达 3920 N/cm² (约400 MPa) | 远超最低要求，确保在螺栓预紧力作用下，微观结构能有效咬入基材，形成可靠摩擦界面。 |
| 适应粗糙表面 | 金刚石涂层垫片设计初衷即包含“钻石颗粒需大于表面粗糙度峰谷间隙”的原理。提供多种粒度选择，可匹配不同粗糙度的加工表面。 | 对于加工精度有限的400-500mm大型轴法兰，可通过选型适配，弥补表面粗糙度的不确定性。 |
| 摩擦系数目标：滑移前≥0.7，滑移后≥0.6 | 钢-铝连接实测静摩擦系数可达 0.75；可调范围 0.4-1.2 | 完全覆盖并超出测试目标值，为设计裕度提供保障。 |
| 抗滑移循环稳定性 | 10,000次振动测试后摩擦系数保持率 92%；30万次循环后预紧力衰减 <8% | 测试中循环载荷（10次脉冲）下无滑移，与长期耐久性数据相呼应，证明其在反复载荷下的可靠性。 |
| 预紧力保持 | 预紧力衰减率 <8%（传统垫片25-30%） | 在螺栓预紧力因嵌入、蠕变等因素损失后，更高的剩余预紧力是维持摩擦连接不滑移的最后防线。的低衰减特性显著提升了连接的长期稳定性。 |
三、测试结果深度解读：摩擦垫片方案的技术价值验证
Global Hydro的测试数据为摩擦垫片方案提供了有力的实证，而摩擦垫片的技术特性恰好能解释并放大这些测试结果的价值：
极限载荷下的可靠性（测试1 & 2）

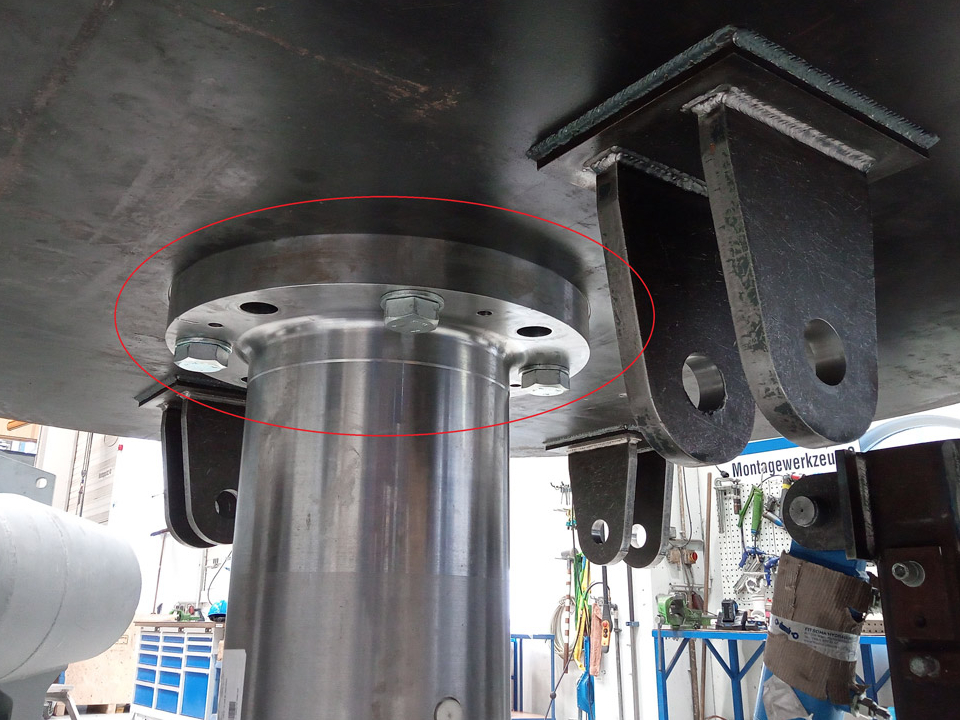

测试结果：在接近理论极限载荷（163-180 kNm）下，接头未产生任何扭转滑移，且能承受10次循环脉冲载荷。
摩擦垫片技术解读：这印证了摩擦垫片方案在静态和准静态载荷下的可靠性。摩擦垫片的专利涂层/微织构技术确保了即使在局部接触压力不足的区域（Global Hydro提及“仅4个位置局部满足50MPa”），整体摩擦系数仍能维持连接不滑移。这种“冗余设计”能力，正是工程实践中追求的安全裕度。
极限承载能力与失效模式（测试3）
测试结果：在249 kNm时发生首次滑动；滑动后扭矩保持在约211 kNm。
DAOLER技术解读：
滑动前极限（249 kNm）：该值远超理论极限（186 kNm），充分体现了摩擦垫片带来的性能增益。DAOLER的高摩擦系数（0.75）是支撑这一超载能力的基础。
滑动后剩余强度（211 kNm）：滑动后扭矩未急剧下降，而是维持在一个较高水平，这一现象至关重要。它表明垫片在微观咬合结构被剪切后，仍能依靠粗糙表面和剩余接触压力提供可观的摩擦阻力，避免了连接在过载时发生灾难性、无预警的失效，为系统提供了宝贵的预警时间。
四、方案在水电站应用中的综合优势
结合Global Hydro的评估维度，摩擦垫片在水电站场景下的价值可总结为：
成本优势：
直接成本：允许缩小法兰尺寸或减少螺栓数量，直接降低大型锻件的材料成本和机加工工时。
间接成本：相较于高精度的成型件（如花键），对加工精度要求更低，可显著降低制造成本。
耐用性：
抗疲劳：通过消除微滑移，从根源上解决了螺栓弯曲疲劳断裂的风险。
抗松动：高且稳定的摩擦系数有效抵抗了振动工况下的螺栓自松动。
可维护性：
重复使用：产品宣称的5次重复使用性能保持率≥85%，对于水电站大修等需拆卸的场景至关重要，可减少每次检修更换垫片的备件成本和库存压力。
安装便捷：相较于复杂的键槽配合，法兰加垫片的连接方式更易于现场对中和装配。
五、结论与选型建议
Global Hydro的测试成功，标志着增强摩擦垫片在水电等重型可再生能源领域的技术可行性已得到验证。摩擦垫片凭借其高且稳定的摩擦系数、卓越的预紧力保持能力、以及对粗糙表面的良好适应性，完全有能力在此类应用中成为传统方案（包括国际品牌如3M）的理想替代选项。
对于考虑采用摩擦垫片方案的水电设备制造商，建议：
开展匹配性验证测试：参考Global Hydro的测试方法论，使用DAOLER提供的不同粒度或涂层型号，在实际的轴-法兰材料配对上进行小规模摩擦测试，确认最佳匹配型号。
进行FEM联合分析：结合摩擦垫片提供的精确摩擦系数数据，进行有限元分析（FEM），精确校核在给定螺栓预紧力和扭矩下的接触压力分布与抗滑移安全系数，实现法兰连接的精细化设计。
综上所述，摩擦垫片不仅满足了水电站连接对超高可靠性和长寿命的苛刻要求，更通过其差异化性能，为设备制造商创造了设计优化和成本降低的现实价值。
