关于金刚石摩擦垫片在工业机器人和人形机器人的应用

原创 2025-06-19 09:16:59

金刚石摩擦垫片（通常指以金刚石为基材或涂层的摩擦片、垫圈或轴承垫片）凭借其极端优异的物理性能，在要求苛刻的工业机器人和人形机器人领域正展现出巨大的应用潜力。以下是其在两类机器人中的主要应用方向和优势：

金刚石摩擦垫片（通常指以金刚石为基材或涂层的摩擦片、垫圈或轴承垫片）凭借其极端优异的物理性能，在要求苛刻的工业机器人和人形机器人领域正展现出巨大的应用潜力。以下是其在两类机器人中的主要应用方向和优势：

核心优势（适用于两者）

极低的摩擦系数： 金刚石（尤其是类金刚石碳涂层）具有自然界已知最低的摩擦系数之一（尤其在油润滑或特定环境下可接近超滑状态），能显著降低运动部件间的摩擦阻力。
极高的硬度和耐磨性： 莫氏硬度10级，是已知最硬的材料，使其具有超凡的耐磨寿命，远超传统金属或聚合物材料。这对于需要长期免维护或高可靠性的关节至关重要。
优异的导热性： 金刚石是已知导热性最好的材料之一，能快速将摩擦产生的热量导出，防止局部过热导致的润滑失效、材料变形或老化。
良好的化学惰性： 耐腐蚀，不易与常见润滑剂或环境介质发生反应。
高承载能力： 极高的硬度和强度使其能承受很大的接触压力而不发生塑性变形。

在工业机器人中的应用

高精度减速器（如谐波减速器、RV减速器）:
- 应用位置： 柔轮与刚轮啮合区域的关键摩擦副、输出轴承垫片。
- 价值： 极低的摩擦和磨损显著提升减速器效率、定位精度、重复定位精度和使用寿命。降低发热，减少温漂对精度的影响。对于高负载、高速或需要极高精度的应用（如半导体制造、精密装配机器人）尤其关键。
关节轴承与滑动轴承：
- 应用位置： 关节轴套、推力垫片、径向滑动轴承表面涂层。
- 价值： 在有限空间内提供超长寿命和低摩擦支撑。减少维护停机时间，提高设备综合效率。在重载或频繁启停的关节中优势明显。
旋转执行器/直接驱动关节：
- 应用位置： 支撑轴承、轴向限位垫片。
- 价值： 低摩擦减少能量损失，提高直接驱动系统的响应速度和效率。优异的导热性有助于散热，保证电机性能和稳定性。
末端执行器（夹爪/工具快换装置）：
- 应用位置： 精密夹爪内部的滑动导向部件、工具快换接口的定位/锁紧接触面。
- 价值： 确保高重复精度的夹持和工具定位，减少磨损导致的精度漂移。长寿命减少维护频次。

在人形机器人中的应用

人形机器人对关节的要求更为苛刻（高集成度、轻量化、高效率、低噪音、高可靠性），金刚石摩擦垫片的优势更加突出：

仿生关节（髋、膝、踝、肩、肘、腕）：
- 应用位置： 关节轴承垫片、仿生滑车关节接触面、旋转关节摩擦副。
- 价值：
  - 轻量化： 极高的承载能力允许使用更小的接触面积和更轻的结构设计，减轻关节重量，这对提升动态性能和续航至关重要。
  - 高效率： 极低的摩擦系数直接转化为更高的能量效率，减少驱动能耗，延长电池续航。
  - 紧凑化： 长寿命和低磨损允许设计更紧凑、集成度更高的关节模块。
  - 静音运行： 低摩擦和优异的表面特性有助于降低关节运动噪音。
  - 高可靠性/免维护： 超凡的耐磨性是人形机器人实现长期可靠运行、减少维护甚至免维护的关键需求。
  - 热管理： 优异的导热性有助于将关节内部（电机、减速器、摩擦副）产生的热量快速导出散发。
灵巧手关节：
- 应用位置： 微型手指关节轴承、精密传动机构的摩擦副。
- 价值： 在极度紧凑的空间内实现低摩擦、高精度、长寿命的运动，是实现复杂灵巧操作的基础。低摩擦也意味着可以用更小的驱动力实现动作。
平衡与姿态控制机构：
- 应用位置： 惯性测量单元支架的减摩垫片、主动平衡机构中的关键摩擦点。
- 价值： 减少微小运动中的摩擦干扰，提高姿态传感器的精度和平衡控制系统的响应性能。

应用形式

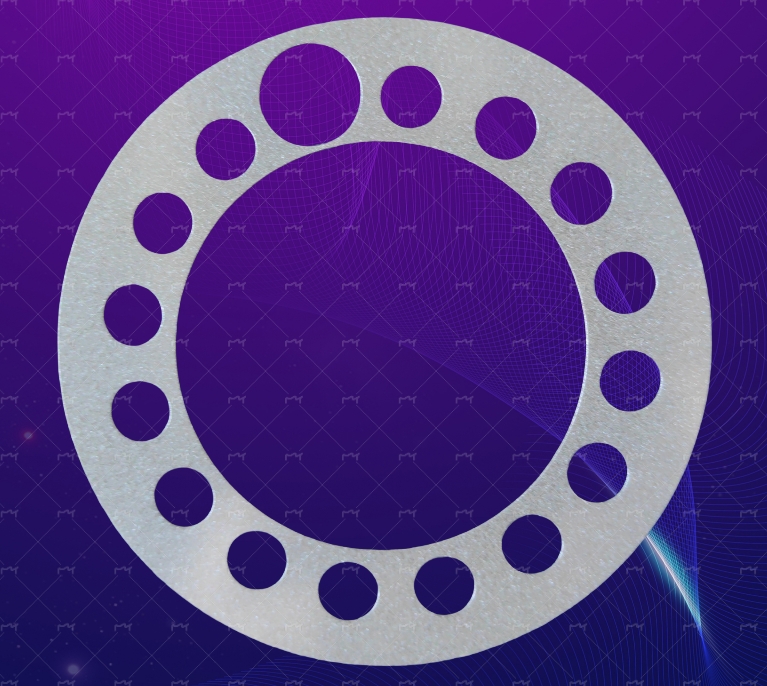

金刚石涂层： 在精密加工后的金属基体（如轴承钢、硬质合金）上沉积一层微米或纳米级的金刚石薄膜或类金刚石碳薄膜。这是目前最主流且性价比较高的应用形式。
金刚石复合材料垫片： 将金刚石颗粒（微米/纳米级）作为增强相，嵌入金属或陶瓷基体中制成整体垫片。提供更高的承载能力和整体导热性。
单晶/多晶金刚石薄片： 用于极端高性能要求的特殊场合，成本较高。

挑战与考量

成本： 金刚石材料（尤其是高品质涂层或整体件）的制造成本显著高于传统材料。
加工难度： 金刚石极其坚硬，其涂层基体的精密加工（如达到镜面级光洁度、特定几何形状）或整体件的成型加工难度大、成本高。
界面结合强度： 对于涂层形式，确保金刚石涂层与基体材料之间牢固的结合力是关键挑战，否则可能发生剥落。
配对副材料： 需要仔细选择与金刚石摩擦副配对的材料，以避免过度磨损对方（金刚石会磨损大多数材料）。
润滑： 尽管金刚石本身摩擦低，但在许多机器人应用中仍需合适的润滑（油脂或固体润滑）以达到最佳性能和寿命。金刚石表面特性与润滑剂的兼容性需要考量。

总结

金刚石摩擦垫片凭借其低摩擦、高耐磨、高导热、高硬度和长寿命的革命性组合特性，为解决工业机器人和人形机器人关节中面临的效率、精度、寿命、可靠性、紧凑化和热管理等核心挑战提供了强大的技术方案。虽然成本和加工是当前的主要门槛，但随着制造技术的进步和在高端应用中的价值体现（特别是对于人形机器人追求极致性能和可靠性的需求），其应用范围正在迅速扩大，成为提升下一代机器人性能的关键使能技术之一。它代表了机器人摩擦学和关节技术的一个重要发展方向。

机器人用摩擦垫片应用咨询：18866577333 www.daoler.com.cn
